Угловое смещение (508)

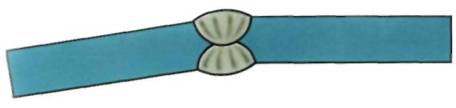

СМЕЩЕНИЕ между двумя свариваемыми элементами, при котором их поверхности располагаются под углом, отличающимся от требуемого

ДопустимоЕ неответственных конструкциях |

Не допустимо

на ответственных конструкциях, поднадзорных органам технического надзора

Внешние признаки: расположение двух сваренных деталей под некоторым углом относительно друг друга. Дефект виден невооруженным глазом. Размер смещения определяют при измерительном контроле.

Процесс возникновения:

При сварке двух деталей под действием термического цикла сварки происходит смещение одной свариваемой детали под углом относительно другой.

Причины возникновения

отсутствие приспособлений для жесткой фиксации свариваемых деталей в горизонтальном положении;

нарушение технологического процесса изготовления конструкции;

чрезмерная тепловая мощность сварочной дуги при сварке первого шва.

Способы предепреждения

Перед сваркой:

использовать специальное приспособление для жесткой фиксации свариваемых деталей:

строго соблюдать требования технологического процесса;

использовать методы регулирования термического цикла для того, чтобы уменьшить деформации сварной конструкции.

Во время сварки:

вести сварку с минимальной погон ной энергией, чтобы снизить сварочные деформации.

Способ устранения

Сварное соединение разрезать и сварить заново.
