Полупроводниковые аппараты управления

Основу полупроводниковых аппаратов составляют транзисторы, полупроводниковые диоды и тиристоры. Самое широкое применение полупроводниковые приборы получили в схемах выпрямления переменного тока: в схемах нерегулируемого входного напряжения – диоды, а в схемах регулируемого – тиристоры.

п реобразования постоянного тока в переменный (инверторы и преобразователи частоты).

Схемы выпрямления и статические переключатели на базе тиристоров описаны в [9].

Выпрямленное напряжение в подъемно-транспортных механизмах применяется для питания обмоток возбуждения тормозных машин и тормозных электромагнитов, цепей управления катушек контакторов и магнитных усилителей, для динамического торможения асинхронных двигателей и др.

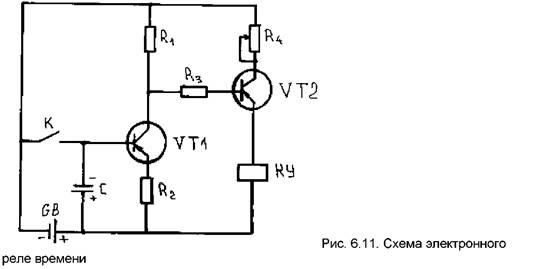

Применение транзисторов весьма разнообразно, например, на рис. 6.11 показано использование двух транзисторов VT1 и VT2 в электронном реле времени.

В исходном положении внешний управляющий контакт К замкнут и на базу транзистора VT1 подан отрицательный потенциал источника питания GB. Транзистор открыт, при этом потенциал базы транзистора VT2 будет положительным по отношению к его эмиттеру и транзистор будет закрыт. В результате выходное реле K У будет отключено. В исходном положении конденсатор С будет заряжен с указанной на рисунке полярностью своих обкладок.

Команда на начало отсчета времени подается при размыкании внешнего управляющего контакта К ; начинается разряд конденсатора С через резистор R2 и переход эмиттер - база транзистора VT1. В конце разряда транзистор VT1 закроется, что приведет к появлению на базе транзистора VT2 отрицательного потенциала. Он откроется, по обмотке реле K У начнет протекать ток, реле сработает и переключит свои контакты. Отсчет времени закончится.

Выдержка времени реле определится временем разряда конденсатора С , которое зависит от величины его емкости и сопротивления резистора R2. Регулируя эти величины, можно устанавливать требуемые выдержки времени реле. Выпускаемые электронные реле времени серии ВЛ обеспечивают выдержку времени от 0,1 с до 10 мин.
