Легкие металлы и их сплавы

Сварка алюминия и его сплавов. Применение алюминия в технике обусловлено его малой плотностью (2,7 г/см3), примерно в 3 раза меньшей, чем у стали, повышенной хладо-стойкостью, коррозионной стойкостью в окислительных средах и на воздухе. Чистый алюминий обладает малой прочностью (ав ^ 10 кгс/мм2), поэтому из него изготовляют изделия, для которых требуется только высокая коррозионная стойкость.

Алюминий и его сплавы обладают низкой температурой плавления (температура плавления чистого алюминия 660° С), высокой тепло- и электропроводностью, повышенным по сравнению со сталью коэффициентом линейного расширения и более низким значением модуля упругости.

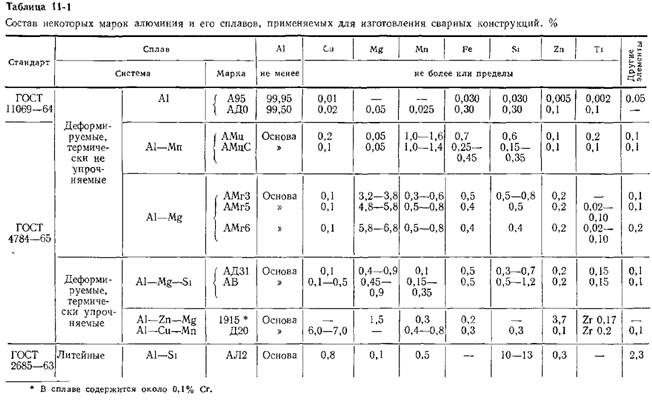

Алюминий и его сплавы делят на две основные группы: деформируемые, применяемые в прессованном, катаном и кованом состояниях, и литейные (недеформируемые), используемые в виде литья (табл. 11-1). Деформируемые сплавы, в свою очередь, делят на термически не упрочняемые, к которым относятся технический алюминий и сплавы его с марганцем и магнием, и термически упрочняемые, к которым относятся сплавы алюминия с медью, цинком и другими элементами. К литейным относятся сплавы со значительным содержанием кремния или меди.

Большинство сварных конструкций изготовляют из деформируемых термически не упрочняемых сплавов алюминия в ненагар-тованном виде. В последние годы для изготовления сварных конструкций все в большем объеме начинают применять термически упрочняемые сплавы. Затруднение при сварке этих сплавов вызывает снижение прочности металла в околошовной зоне. Ранее для получения конструкций на этих сплавов применяли

Исключительно контактную точечную и стыковую сварку. В настоящее время научились применять также аргоно-дуговую и электронно-лучевую сварку.

Литейные сплавы находят ограниченное применение в сварных конструкциях. Сварку их выполняют преимущественно при исправлении дефектов литья и при соединении литейных деталей с узлами из деформируемых сплавов.

Постоянными примесями в техническом алюминии и его сплавах являются железо и кремний.
