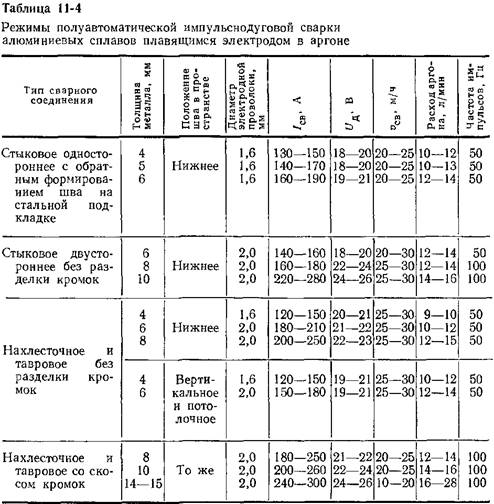

Электроннолучевая сварка

Применительно к алюминиевым сплавам повышенной прочности этот вид сварки обладает рядом ценных преимуществ по сравнению с другими видами сварки плавлением: высокая плотность энергии благодаря малому диаметру луча и его стабильности, малое тепловложение и относительно высокая скорость процесса. В результате достигается минимальное разупрочнение металла в околошовной зоне. Кроме того, в вакууме порядка 1-Ю"4 мм рт. ст. сохраняется высокая чистота окружающей среды на два порядка выше, чем, например, при дуговой сварке в аргоне марки А.

Электроннолучевая сварка обеспечивает минимальное коробление изделия вследствие малой ширины шва. Поверхности алюминиевых деталей под электроннолучевую сварку следует подготавливать травлением с последующим шабрением кромок непосредственно перед загрузкой заготовки в вакуумную камеру. В отличие от всех других методов сварки плавлением электроннолучевую сварку алюминиевых сплавов благодаря малому объему сварочной ванны и узкому шву можно выполнять как на весу, так и на подкладках. Сварку сплавов, содержащих легко испаряющиеся элементы (магний, цинк и др.), предпочтительнее выполнять на весу, так как в этом случае облегчается удаление паров металла и повышается плотность сварных швов.

Погонная энергия при электроннолучевой сварке значительно меньше, чем при дуговой. Так, например, при сварке сплава АМгб толщиной 10 мм (ускоряющее напряжение 20 кВ, сила тока луча 140 мА, скорость сварки 72 м/ч) погонная энергия в 10 раз меньше, чем при аргонодуговой (напряжение дуги 18 В, сила тока 480 А, скорость сварки 12 и/ч). Механические свойства соединений, полученных электроннолучевой сваркой, либо превышают, либо равны соответствующим свойствам соединений, полученных аргонодуговой сваркой.

Электроннолучевая сварка позволяет выполнять соединения различных типов: стыковые, угловые (тавровые и нахлесточные), с отбортовкой кромок и др.
