Неорганические ингибиторы

Неорганические катодные ингибиторы ограничивают скорость коррозии металлов путем повышения перенапряжения катодного процесса и сокращения площади катодных участков.

а чаще

осаждающиеся на поверхности, изолируя ее от электролита.

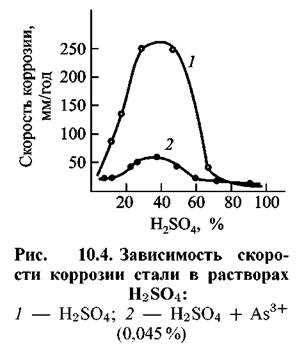

Катодные ингибиторы, повышающие перенапряжение катодного процесса, применяются в тех случаях, когда коррозия протекает с водородной деполяризацией. В качестве ингибиторов применяют соли, содержащие катионы некоторых тяжелых металлов (А§С1з, В1(804)з)- Происходит контактное осаждение этих металлов на стали, вследствие чего повышается перенапряжение водорода. На рис. 10.4 показано влияние небольшой добавки А82О2 (0,045 % в пересчете на мышьяк) на скорость коррозии углеродистой стали в серной кислоте.

Анодные неорганические ингибиторы образуют на поверхности металла тонкие (~ 0,01 мкм) пленки, которые тормозят переход металла в раствор. К группе анодных замедлителей коррозии относятся химические соединения — пленкообра-зователи и окислители, часто называемые пассиваторами.

Катодно-анодные неорганические ингибиторы, например KJ, КВr в растворах кислот, тормозят в равной степени анодный и катодный процессы за счет образования на поверхности металла хемосорбци-онного слоя.

и фосфаты. Наибольшее распространение по-

лучили фосфаты, которые широко используют для защиты железа и стали в системе хозяйственных и коммунальных стоков.

В присутствии фосфатов на поверхности железа образуется защитная пленка. Она состоит из гидроксида железа, уплотненного фосфатом железа. Для большего защитного эффекта фосфаты часто используются в смеси с полифосфатами.

Пассиваторы тормозят анодную реакцию растворения металла благодаря образованию на его поверхности оксидов:

Эта реакция может протекать только на металлах, склонных к пассивации.

или при несоответствующей кислотности среды, они могут ускорить коррозию металла, и в частности вызвать очень опасную точечную коррозию.

Хроматы и бихроматы натрия и калия используются как ингибиторы коррозии железа, оцинкованной стали, меди, латуни и алюминия в промышленных водных системах. В случае железа действие хроматов описывают реакциями:

Нитриты применяются в качестве ингибиторов коррозии многих металлов (кроме цинка и меди) при рН более 5. Они дешевы и эффективны в случае присутствия ржавчины.

Защитное действие нитритов состоит в образовании поверхностной оксидной пленки по уравнению:

Силикаты относятся к ингибиторам смешанного действия, уменьшая скорости как катодной, так и анодной реакций.

. Действие силикатов

(рис. 10.5) состоит в нейтрализации растворенного в воде углекислого газа и в образовании защитной пленки на поверхности металла.

Пленка не имеет постоянного состава. По структуре она напоминает гель кремневой кислоты, в которой адсорбируются соединения железа и соли жесткости. Ее толщина обычно равна ~ 0,002 мм.

. Защитное действие полифосфатов состоит в образовании непроницаемой защитной пленки на поверхности металла. В водных растворах происходит медленный гидролиз полифосфатов, в результате образуются ортофосфаты:

В присутствии Са2+ и Ре3+ на поверхности образуется непроницаемая защитная пленка:

Наибольшее распространение в промышленности получил гекса-метафосфат натрия. Фосфаты и полифосфаты находят применение в качестве замедлителей коррозии стали в воде и холодильных рассолах. Большой эффект достигается при совместном использовании фосфатов и хроматов.
