Линейный закон роста пленки

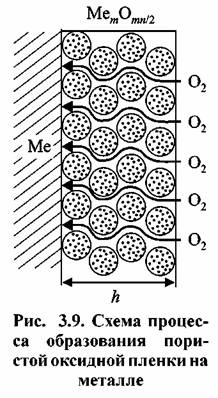

не являются защитными, и окисляющий газ может свободно проникать через них к поверхности металла и вступать с ним в химическую реакцию. Схематически такой процесс представлен на рис. 3.9.

Скорость реакции в этом случае не зависит от толщины пленки и может быть выражена уравнением:

— концентрация окислителя на поверхности металла. После разделения переменных и интегрирования получим:

— величина, постоянная для

— постоянная интегрирования, численно равная толщине пленки перед опытом.

В большинстве опытов значение постоянной А близко к нулю, и тогда уравнение (3.14) принимает вид:

Таким образом, рост пористой (незащитной) пленки контролируется скоростью химической реакции окисления (кинетический контроль) и протекает во времени по линейному закону.

Линейный закон наблюдается при высокотемпературном окислении на воздухе щелочных и щелочноземельных металлов, а также металлов, оксиды которых возгоняются при высоких температурах (например вольфрам, молибден). В качестве примера на рис. 3.10 приведены экспериментальные кривые окисления магния.
