Покрытия из олова и свинца

Олово в контакте со сталью является катодом, так как его потенциал имеет более положительное значение по отношению к железу. Однако в среде органических кислот олово образует комплексные соединения и потенциал его становится более электроотрицательным.

В этих средах олово выступает как анод. Покрытия из олова применяют в пищевой промышленности, при изготовлении печатных плат и т.д.

Около 50% добываемого олова расходуется на изготовление белой жести. С целью повышения коррозионной устойчивости производят оплавление оловянных покрытий. Блестящее оловянирование — это нанесение на поверхность металлических изделий блестящего слоя олова. По пористости и коррозионной стойкости они не отличаются от матовых покрытий, но обладают повышенной твердостью.

— 50-И00; препарат ОС-20 — 2-=-5.

Температура 15-30 °С, плотность тока— 100-200 А/м2.

  Температура 60-80°С, плотность тока — 50-200 А/м2.

Свинец устойчив в среде серной кислоты и ее соединений. Свинец, как и олово, не может защищать стальные изделия электрохимически. Поэтому применяют свинцовые беспористые покрытия большой толщины (до 300 мкм), которые механически защищают детали из черных металлов в средах, содержащих серную и хромовые кислоты и их соли. Необходимо учитывать высокую токсичность свинца.

Электролиз проводят при температуре 15-30 °С и плотности тока 50-200 А/м2.

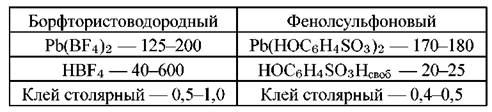

Для покрытия изделий свинцом в промышленности применяют бор фтористоводородные или фенолсульфоновые электролиты. Осадки хорошего качества получают только в присутствии органических добавок. Состав электролитов (г/л):
