Плиты с каркасом и плоскими асбестоцементными обшивками

имеют такие же размеры, как и клеефанерные плиты. Они применяются в холодных и утепленных покрытиях помещений с асбестоцементной и рулонной кровлей, потолок которых должен быть несгораемым. Асбестоцементную обшивку прикрепляют к каркасам оцинкованными шурупами, которые обладают податливостью, необходимой для соединения разно-родных материалов.

Расчет асбестоцементных плит:

Расчет асбестоцементных плит производится на изгиб по схеме однопролетной свободно опертой балки с учетом податливости соединения между обшивками и каркасом.

(но не

a ).

Проверку прочности элементов асбестоцементных конструкций выполняют исходя из условий:

Первый этап расчета носит предварительный характер и заключается в определении коэффициента податливости связей m :

Коэффициент т может иметь разное значение по длине конструкции, отрезок которой определяется начальным и конечным (для этого отрезка) изгибающими моментами. Рекомендуется принимать отрезок, на котором эпюра поперечных сил однозначна.

Значение m0 определяется для каждого участка по формуле

  . Для расчета обшивок приведенные рекомендации принимаются с обратными знаками неравенств.

Получив значения коэффициентов податливости, определяют нормальные и касательные напряжения в обшивках и каркасах.

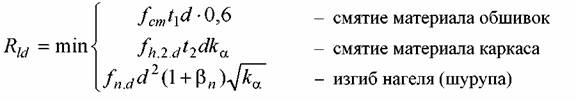

Следующий этап расчета состоит в проверке соединений. Для этого

определяем выполнение неравенства по формуле,

При определении прогиба асбестоцементных плит изгибная жесткость рассчитывается по формуле
