Шаблонные обмотки

В противоположность обмоткам с концентрическими катушками шаблонные обмотки являются симметричными, так как составляются из одинаковых катушек. Из конструктивных соображений лобовые части катушек шаблонных обмоток изготовляются в форме трапеции.

Шаблонные обмотки можно разбить на следующие типы: 1) простая шаблонная обмотка; 2) шаблонная обмотка вразвалку; 3) цепная обмотка.

Схема простой шаблонной обмотки для одной фазы изображена на рис. 2-40, в и в. Сравнивая эту схему с принципиальной (рис. 2-40, а и а), можно заключить, что они отличаются между собой только видом катушек. Трапецеидальный вид катушек шаблонной обмотки позволяет расположить лобовые части только в двух плоскостях.

На рис. 2-47 приведена полная развернутая схема простой шаблонной обмотки двухполюсной машины при 2р = 2 с тремя катушками в катушечной группе. Из схемы видно, что если условиться в какой-либо фазе считать за начало короткую сторону катушки, то и для всех других фаз началом катушечных групп будет также короткая сторона катушки.

Схема шаблонной обмотки вразвалку для одной фазы изображена на рис. 2-48. Сравнивая ее со схемой концентрической обмотки вразвалку (рис. 2-49), видим, что они отличаются между собой только формой лобовых частей катушечных групп.

На рис. 2-50 изображена полная схема шаблонной обмотки вразвалку для двухполюсной обмотки при 24 пазах. Катушки имеют все-таки неодинаковую форму. Чтобы избежать этого „

применяют схемы, в которых все катушки имеют совершенно одинаковую форму. На рис. 2-51 представлена схема одной фазы такой обмотки, а на рис. 2-52 — полная развернутая схема обмотки для машины с 2р = 2 и q = 4.

Цепные обмотки также выполняются вразвалку. Отличие их от предыдущих заключается в том, что в цепных обмотках короткие

кие и длинные стороны катушек чередуются, т. е. развалка производится не по полугруппам, а по катушкам.

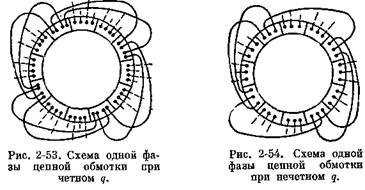

На рис. 2-53 показано выполнение цепной обмотки для одной фазы при четном, а рис. 2-54 при нечетном числе пазов на полюс и фазу.

  что дает экономию в меди лобовых частей.

Рассматривая схемы рис. 2-55 и 2-56, мы видим, что если короткие стороны катушек лежат в нечетных пазах, то длинные стороны — в четных.

При наличии короткой и длинной сторон, катушку можно образовать только в том случае, если ее шаг будет равен нечетному числу. В предыдущих схемах шаг был равен 5.

Таким образом, цепную обмотку можно выполнить только при нечетном шаге катушки.

Выше было выяснено, что в электрическом и магнитном отношениях обмотки с укороченным шагом катушек, но со сплошными фазными зонами, равноценны обмоткам с диаметральным шагом.

Рис. 2-55. Схема цепной обмотки: 2р = 6, т — 3 а — 2 Z = 36, шаг 1-6.

Рис. 2-56. Схема ценной обмотки: 2р = 4, т = 3 а — 2 Z= 24, шаг 1-6.

Рис. 2-57, Схема цепной обмотки: 2р = 4, т — 3, # = 4, Z= 48,шаг1—10.

Рис. 2-58. Схема цепной обмотки: 2р = 6, m = 3, q = 3, Z = 54, шаг 1—8,

Поэтому обмотки, выполненные по схемам, подобным рис. 2-55 и 2-56, в основном ценны только с точки зрения уменьшения расхода меди на лобовые части.

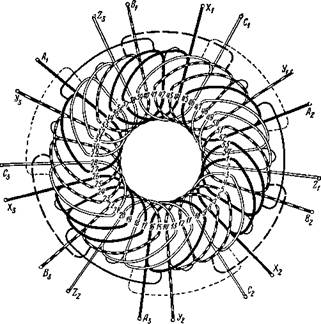

На рис. 2-57 изображена полная схема цепной обмотки с укороченным шагом и с несплошными фазными зонами при четном, а на рис. 2-58 — при нечетном числе пазов на полюс и фазу (катушки, принадлежащие различным фазам, показаны различной штриховкой).

Выше мы выяснили, что обмоток при несплошной фазной зоне с нечетным q следует по возможности избегать.
