Коэффициенты расхода и углы выхода потока из турбинных решеток

Коэффициенты расхода

  который со-

гласно (2.36) представляет собой отношение действительного расхода С к теоретическому С(.

Значения х зависят от того, каким образом формулируется понятие теоретического расхода Сг

, таким образом:

—теоретические удельный объем и скорость пара

в выходном сечении. Эффективный угол а,э определяется согласно (2.25).

В том случае, когда истечение происходит с дозвуковыми скоростями, можно принимать в выходном сечении параметры, отвечающие давлению /?, на выходе из решетки.

При расчете по (2.47) предполапктся, что давление в выходном сечении решетки равно /?, и постоянно но сечению. В реальных условиях структура потока и распределение ли влепи я более сложны. Как показывают измерения

давлений по обводам профилей, давление в выходном сечении различно на выпуклой и вогнутой поверхностях профиля. Таким образом, лишь в первом приближении можно считать давление в поперечном сечении постоянным и равным давлению за решеткой.

, или определить сечение выхода по (2.18).

При указанном определении теоретического расхода истинный расход пара найдется как

:

Следует учесть, что подсчитываемые таким образом коэффициенты расхода относятся к сечениям, достаточно отдаленным от концов лопаток, т. е. не учитывают концевых явлений.

Обычно используют экспериментально полученные значения коэффициентов расхода с учетом отклонения давления в выходном сечении (горле) от давления за решеткой.

  и от

параметров потока — чисел Рейнольдса и Маха, а также от условий на входе в решетку.

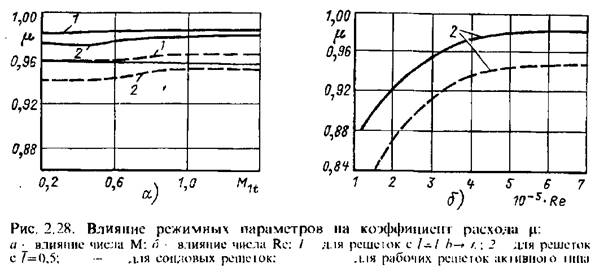

Влияние числа Рейпольдса на коэффициент расхода, как видно из рис. 2.28,6, оказывается существенным при Ке<(3-н5)-105,

  При детальном расчете, если экспериментальные данные по конкретным решеткам отсутствуют, следует воспользоваться табл. 2.2 или формулами (2.63) и (2.64).
