Паровые турбины. Часть 1

Основные типы паровых турбин для привода электрических генераторов

Для привода электрических генераторов в Советском Союзе применяется большое число типоразмеров паровых турбин, отличающихся назначением (только для выработки электрической энергии или для комбинированной выработки тепловой — для производственного или отопительного потребителя — и электрической энергии), мощностью, начальными параметрами пара, конечным давлением, частотой вращения ротора, модификациями. Основные характеристики турбин определяются ГОСТ 3618-82 Турбины паровые стационарные для привода турбогенераторов. Типы и основные параметры [8].

Основные технические требования к этим турбинам, кроме того, сформулированы ГОСТ 24277-85--ГОСТ 24279-85 Турбины паровые стационарные конденсационные и теплофикационные. Общие технические требования [9].

В ГОСТ 3618-82 перечисляются следующие типы турбин:

К — конденсационные;

П- теплофикационные с производственным отбором пара;

Т — теплофикационные с отопительным отбором пара;

ПТ — теплофикационные с производственным и отопительным отборами пара;

Р—-с противодавлением, без регулируемого отбора пара;

ПР -теплофикационные с противодавлением и с производственным отбором пара;

ТР— теплофикационные с противодавлением и с отопительным отбором пара.

Кроме того, применяются следующие обозначения турбин:

ТК —теплофикационные с отопительным отбором пара, но с гак называемой большой привязанной конденсационной мощностью (см. § 10.4);

КТ - теплофикационные с отопительными отборами нерегулируемого давления (см. § 9,6, гл. 10).

После буквенного обозначения типа турбины указывается электрическая мощность в МВт (иногда в виде дроби: в числителе — номинальная, а в знаменателе - максимальная мощность). Далее указывается начальное давление в МПа. Часто в обозначениях это давление приводится в кгс/см2.

=50 I/с = 3000 об/мин.

  Поэтому в обозначениях турбин

АЭС часто указывается частота вращения ротора турбины--дробью после давления, 1/с (или об/мин).

При поставках турбин в страны, где частота сети 60 Гц, аналогично приводится частота вращения ротора турбины


и для ТЭС, и для ТЭЦ, и для АЭС— 60 1/с (или 3600 об/мин). Последним в обозначении указывается номер модификации турбины.

Примеры обозначений:

К-800-23,5-5 (или К-800-240-5)— конденсационная турбина номинальной мощностью 800 МВт на начальное давление 23,5 МПа (240 кгс/см2), пятой модификации;

ПТ-140/165-12,8/1,5-2 (или ПТ-140/165-130/15-2)--теплофикационная турбина с производственным и отопительным отборами, номинальной мощностью 140 М Вт, максимальной мощностью 165 МВт па начальное давление 12,8 МПа (130 кгс/см2), давление производственного отбора 1,5 МПа (15 кгс/см2), второй модификации;

КТ-1070-5,9/25-3 (или КТ-1070-60/1500-3) - теплофикационная турбина (для АЭС с реакторами ВВЭР) мощностью 1070 МВт на начальное давление 5,9 МПа (60 кгс/см2) с большими отопительными отборами нерегулируемого давления, на частоту вращения 25 1 /с (1500 об/мин), третьей модификации.

. Крупные конденсаци-

онные энергоблоки сверхкритического давления изготавливаются на 23,5 МПа и 540/540 С, начиная от мощности 300 МВт; при тех же параметрах производится теплофикационная турбина Т-250/300-23,5 поминальной мощностью 250 МВт.

В ГОСТ 3618-82 для ряда типоразмеров турбин указаны максимальные мощности, номинальные противодавления и давления регулируемого отбора; для турбин типа Т, ПТ, П, ПР —номинальный расход отбираемого пара. Кроме того, для всех турбин (кроме типа Р и ПР) указана температура охлаждающей воды, для конденсационных турбин равная 12 и 15° С, для теплофикационных — 20 и 27е С, а также температура питательной воды.

В стандарте дается пояснение основных терминов, характеризующих типоразмеры турбин. Номинальной мощностью конденсационных турбин называется мощность, которую турбина должна длительно развивать на клеммах турбогенератора при номинальных значениях всех других основных параметров и при использовании нерегулируемых отборов пара для постоянных собственных нужд энергоблока. Для теплофикационных турбин номинальная мощность обеспечивается без этого последнего условия. Максимальная мощность теплофикационных турбин должна обеспечиваться при конденсационном режиме или при определенных соотношениях расходов отбираемого пара и давлений пара в отборах или противодавлении при номинальных значениях других основных параметров.

Начальными параметрами являются параметры свежего пара перед стопорным клапаном турбины, а температура промперегрева относится к пару перед стопорным клапаном цилиндра среднего (низкого) давления турбины. Давление пара в отборе измеряется в отборном патрубке турбины. ГОСТ 3618-82 (см. также табл. 1.3) даются указания о допустимом и предусматриваемом при проектировании турбины отклонении начальных параметров и температуры промперегрева, пределах регулирования давления регулируемого отбора и противодавления и ряд других требований.

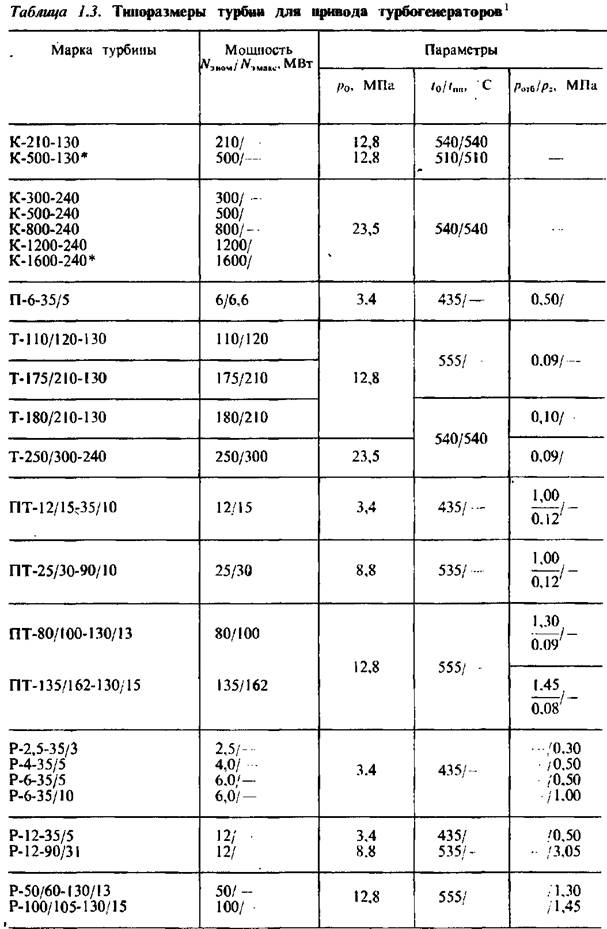

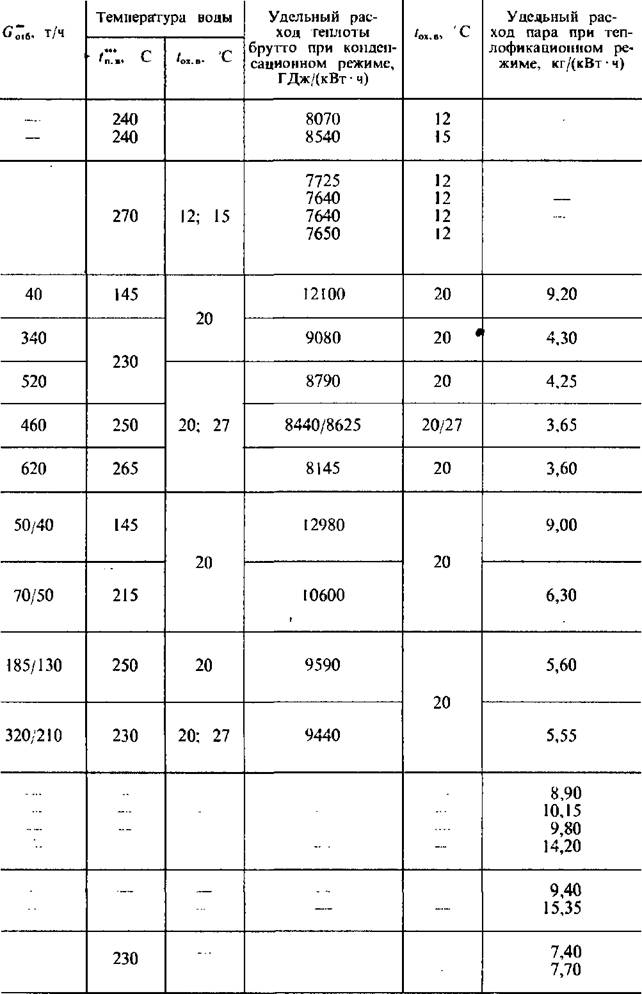

Для конденсационных турбоустановок для определенных, номинальных значений температуры охлаждающей воды указаны удельные расходы теплоты брутто, которые должны быть не выше данных, приведенных в табл. 1.3.

Для турбин типа Т, П и ПТ указаны удельный расход пара при теплофикационном режиме; для турбин типа Р, ПР и ТР — удельные расходы пара (все не выше приведенных в табл. 1.3). Здесь под удельным расходом теплоты брутто понимается расход теплоты, отнесенный к сумме мощностей турбогенератора и турбинного привода питательных насосов. Также подсчитывается удельный расход пара, регламентируемый ГОСТ.

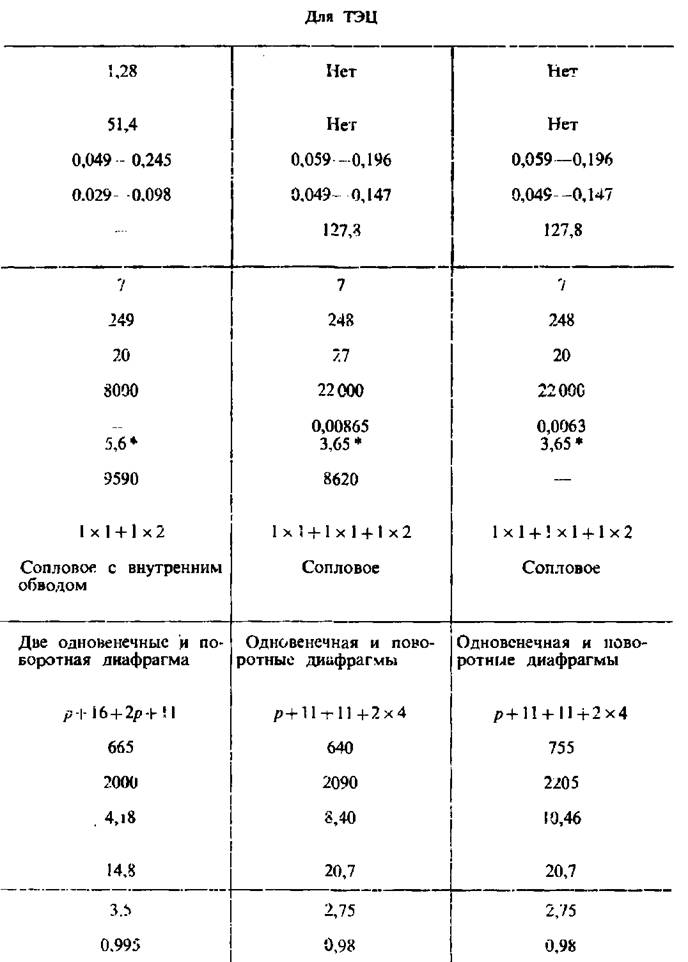

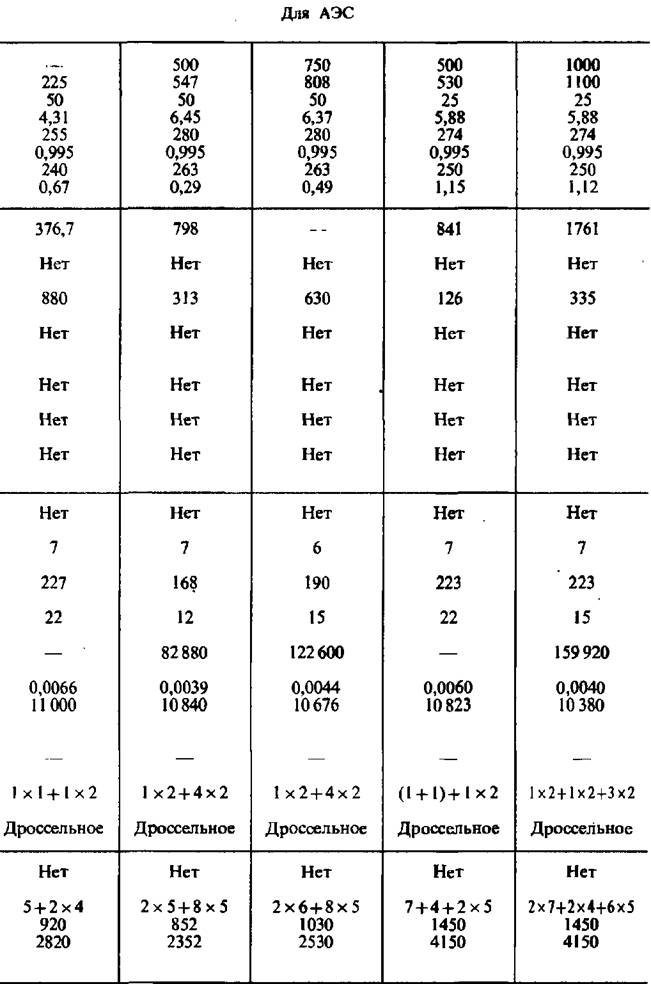

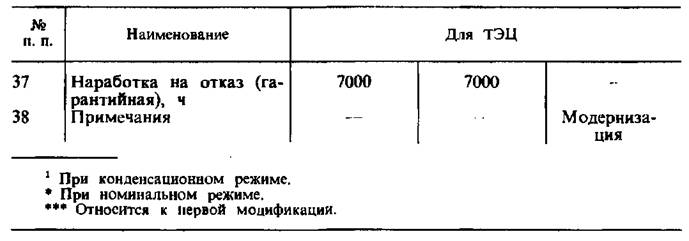

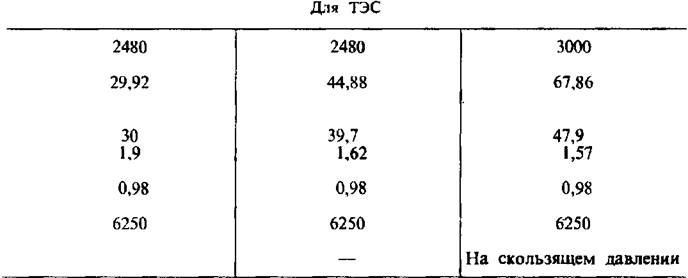

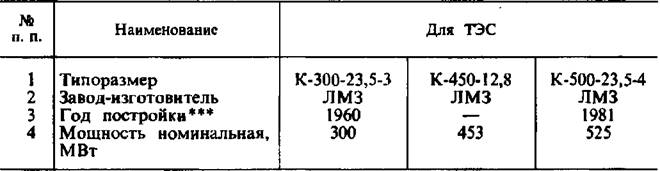

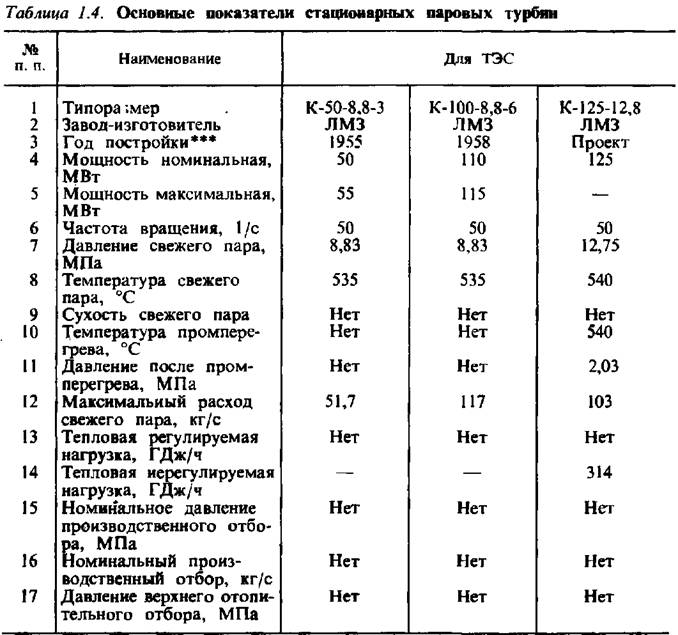

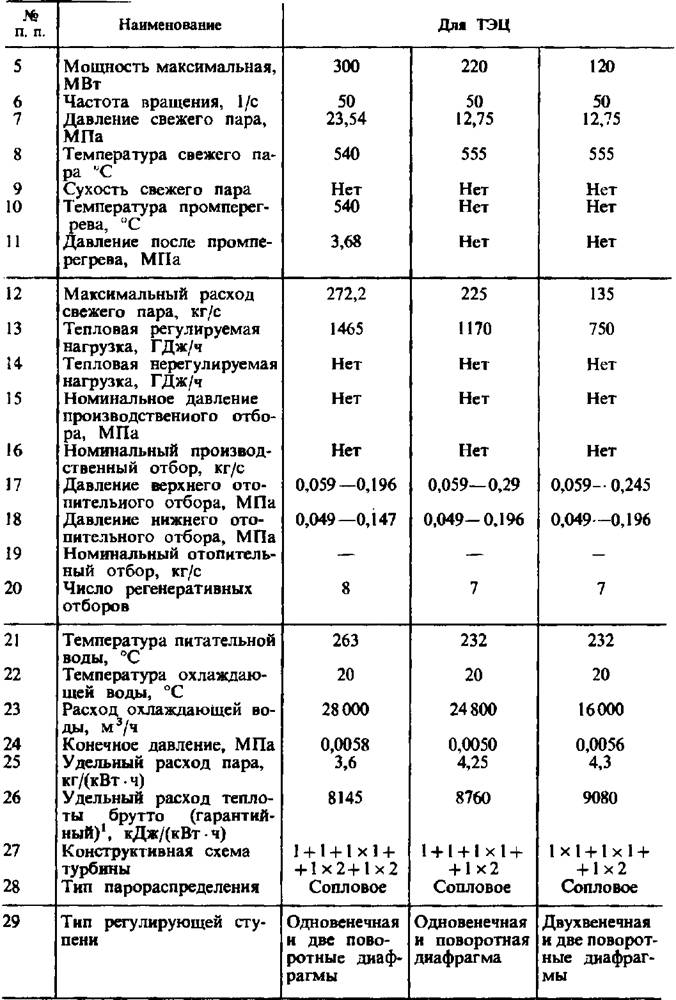

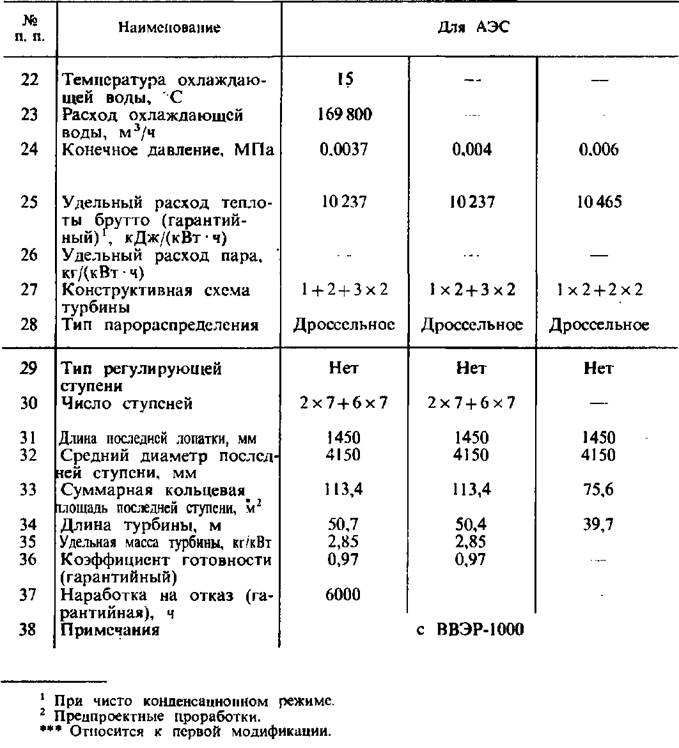

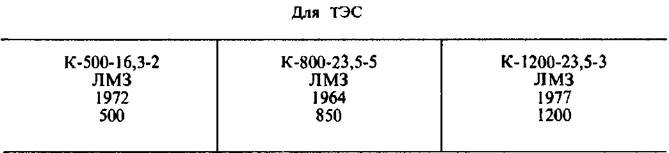

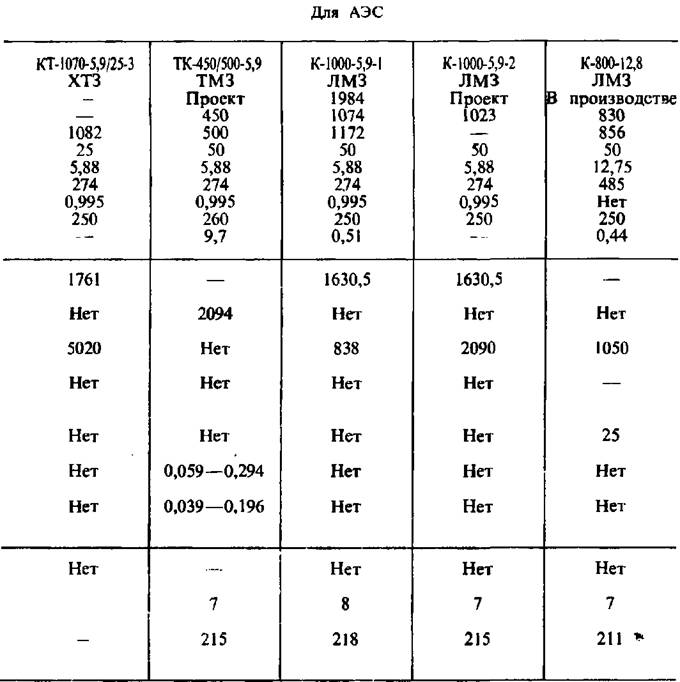

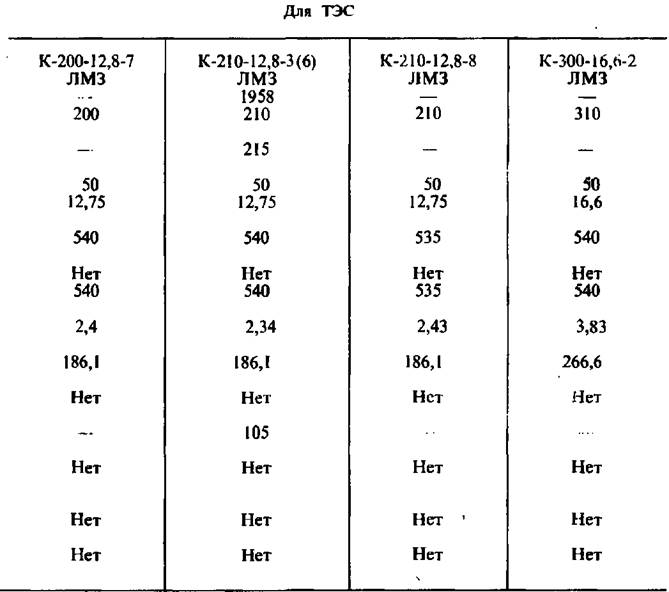

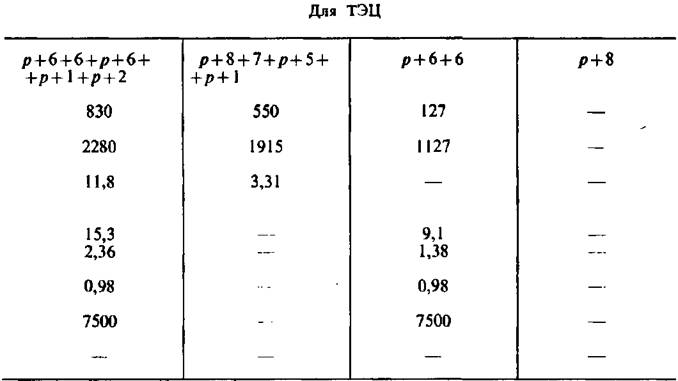

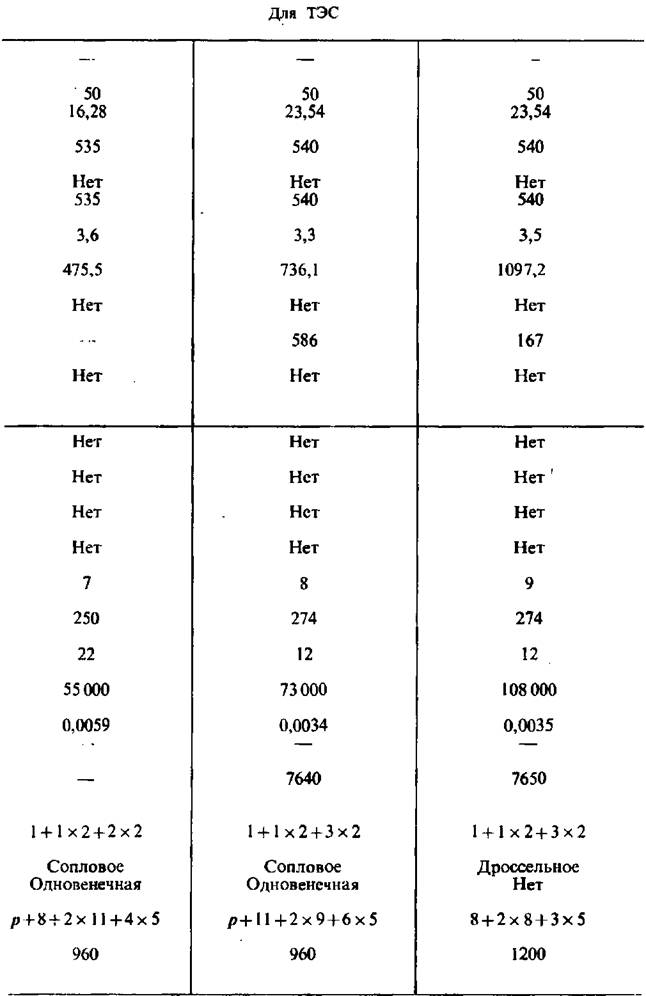

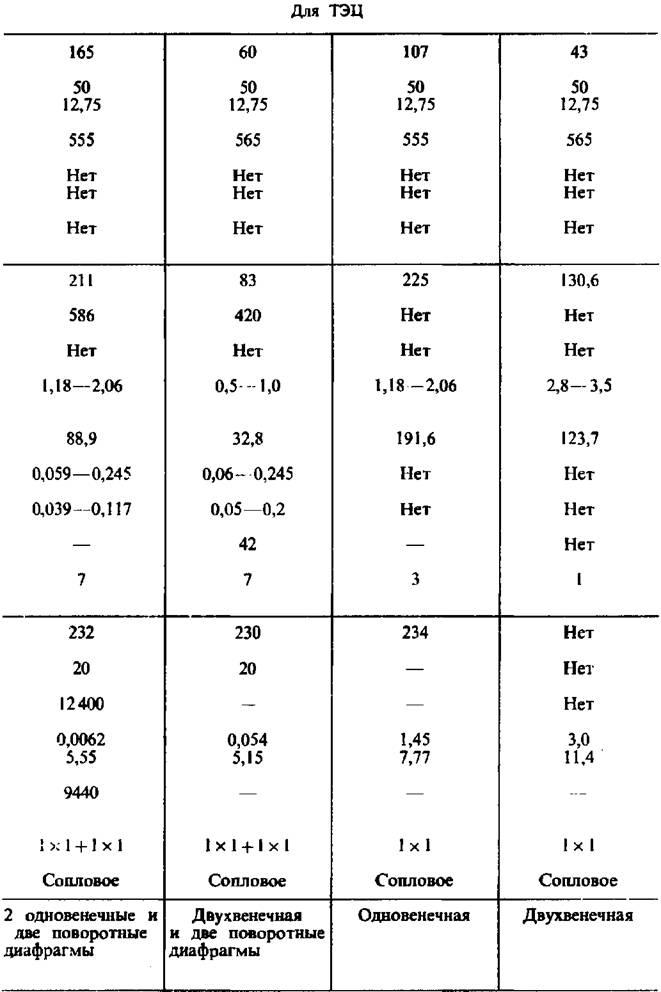

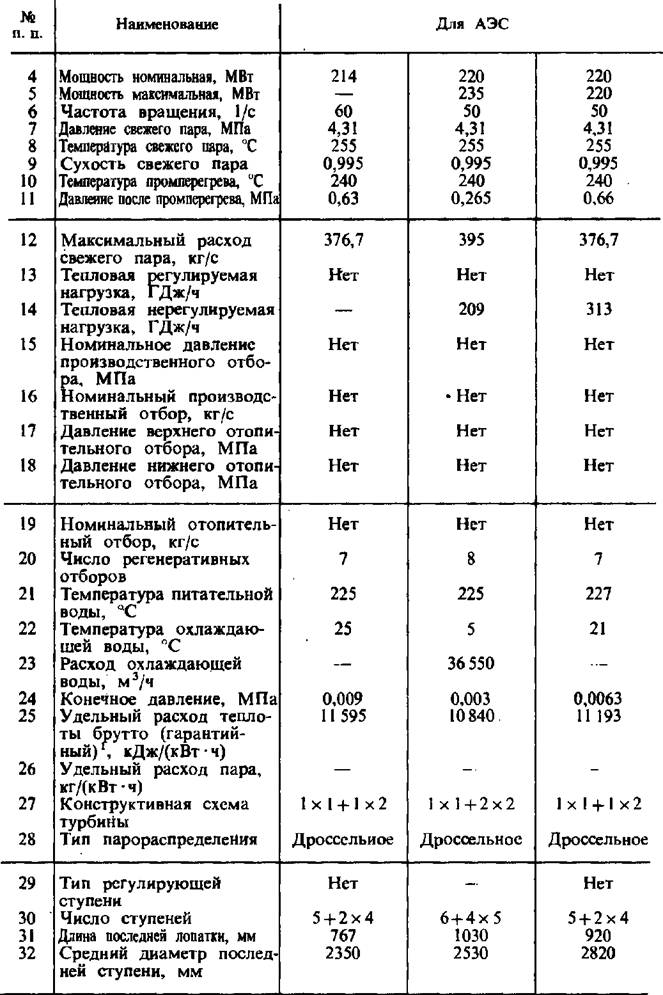

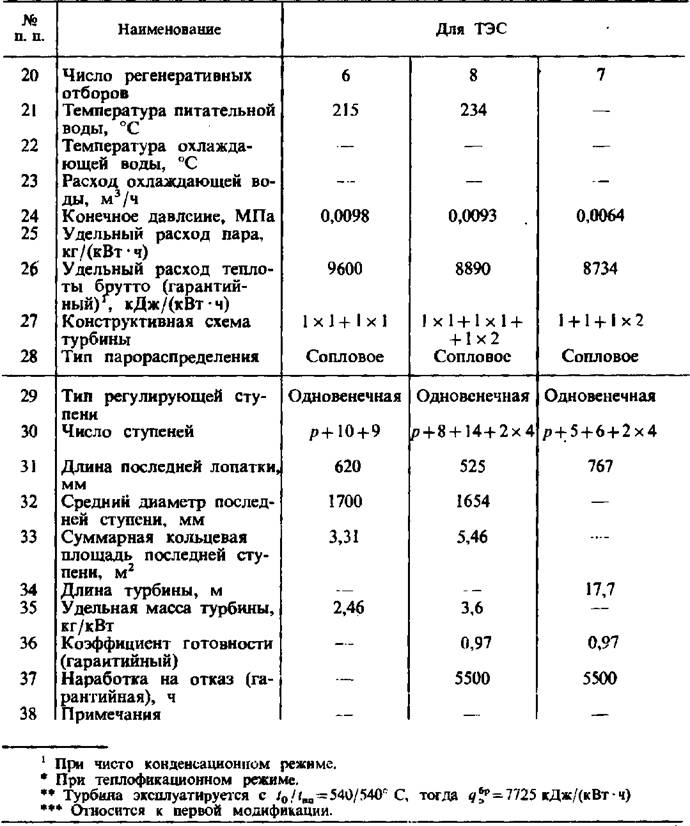

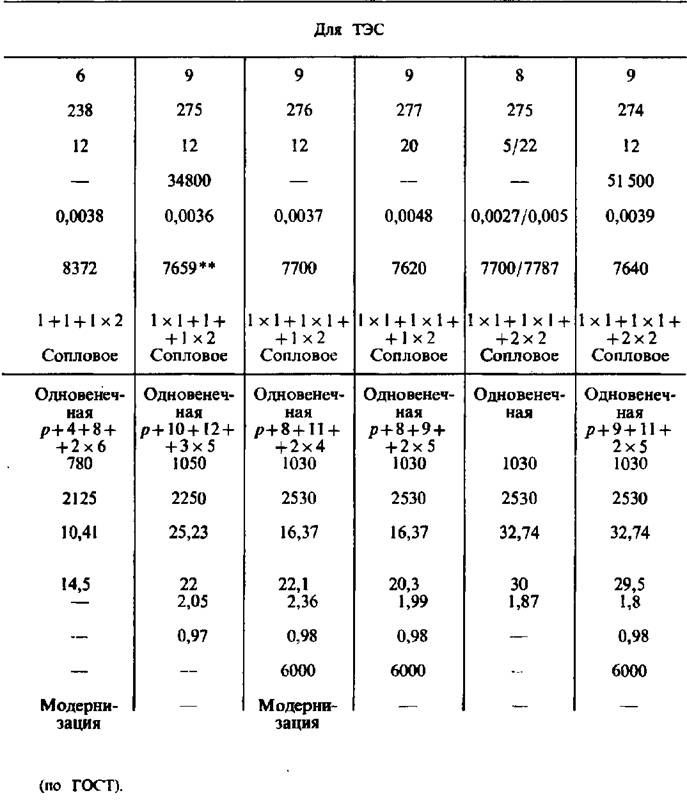

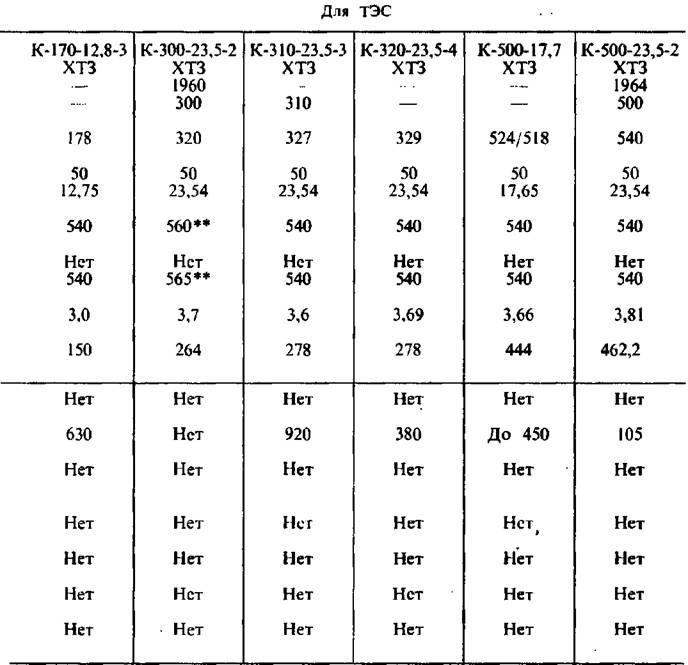

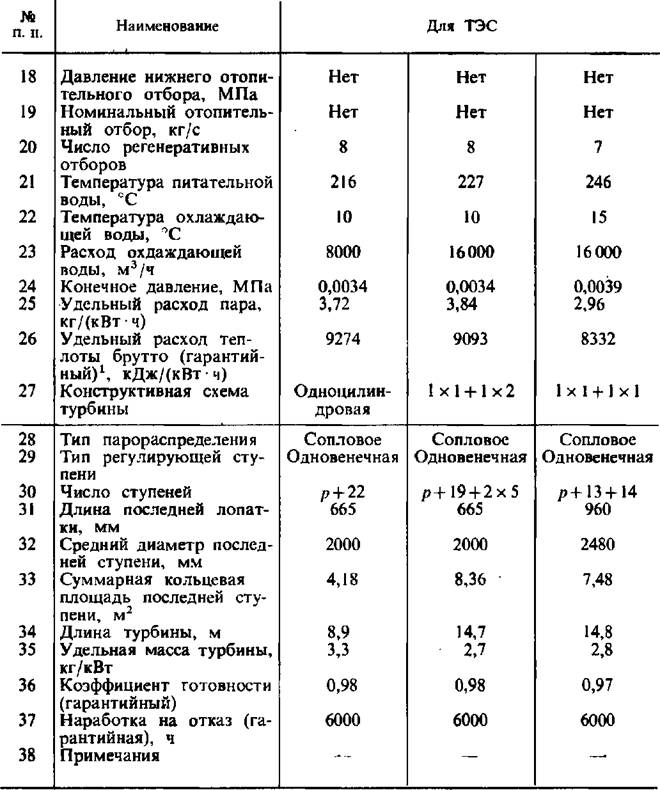

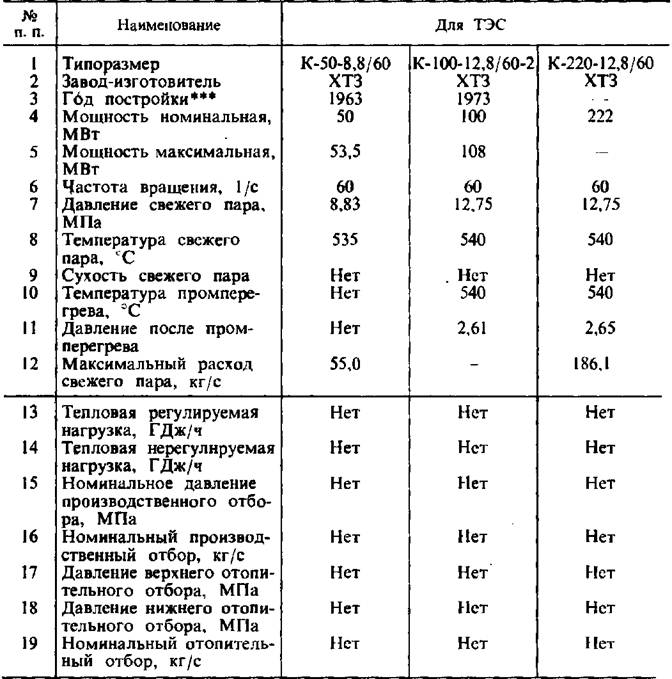

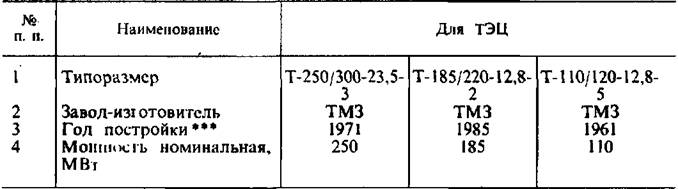

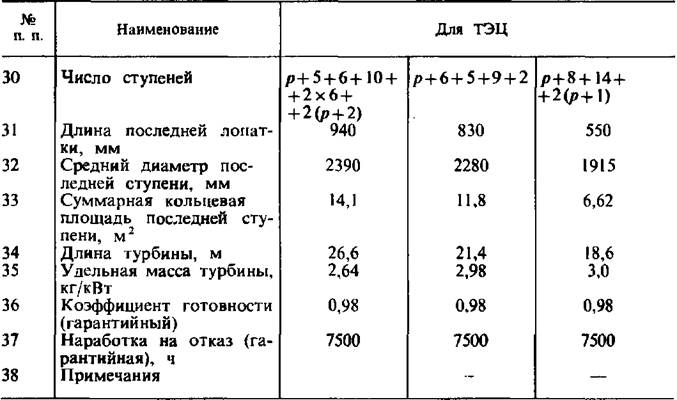

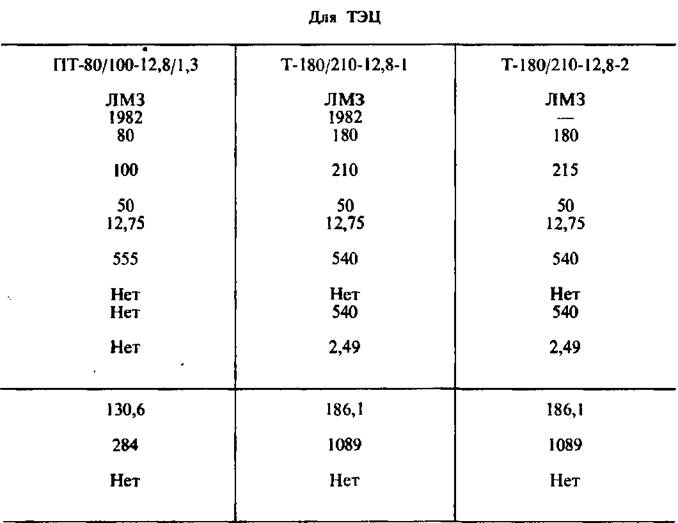

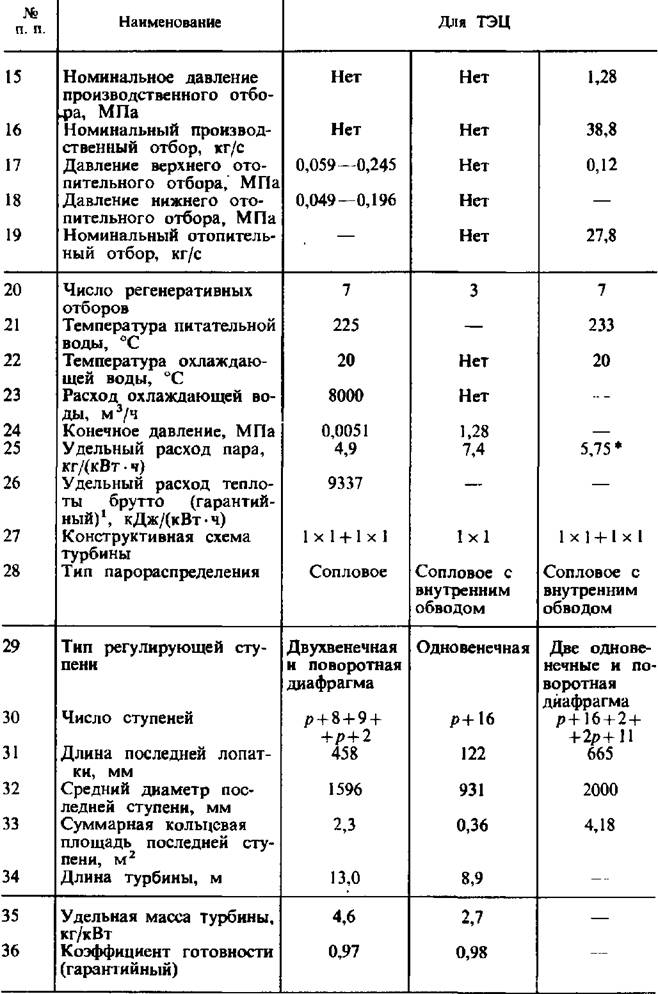

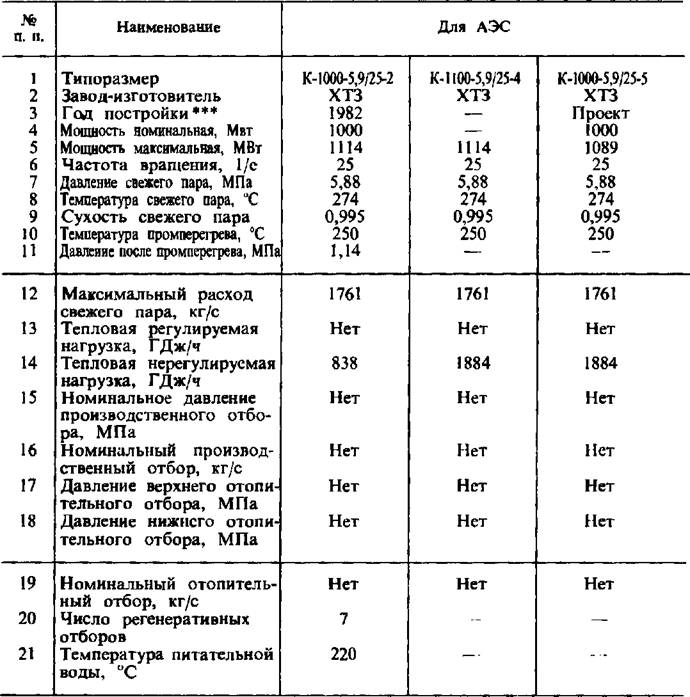

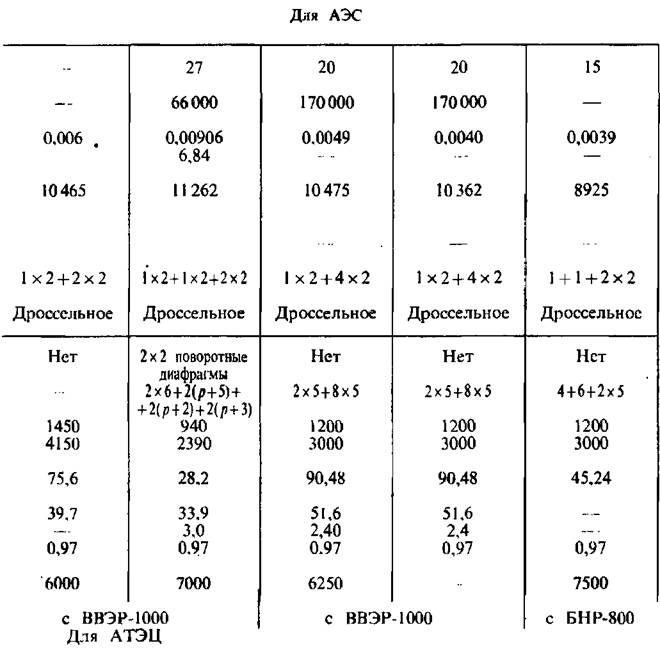

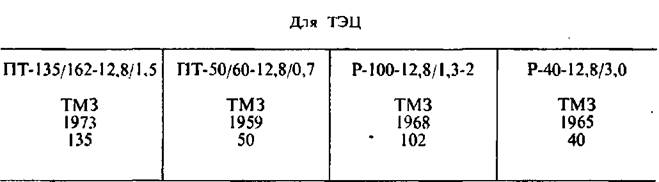

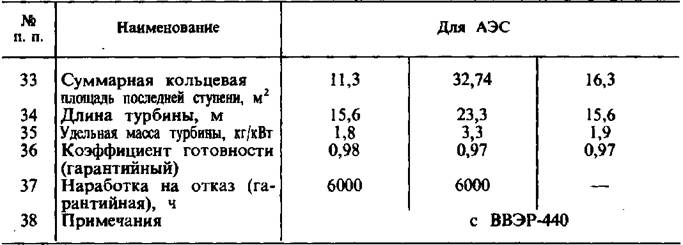

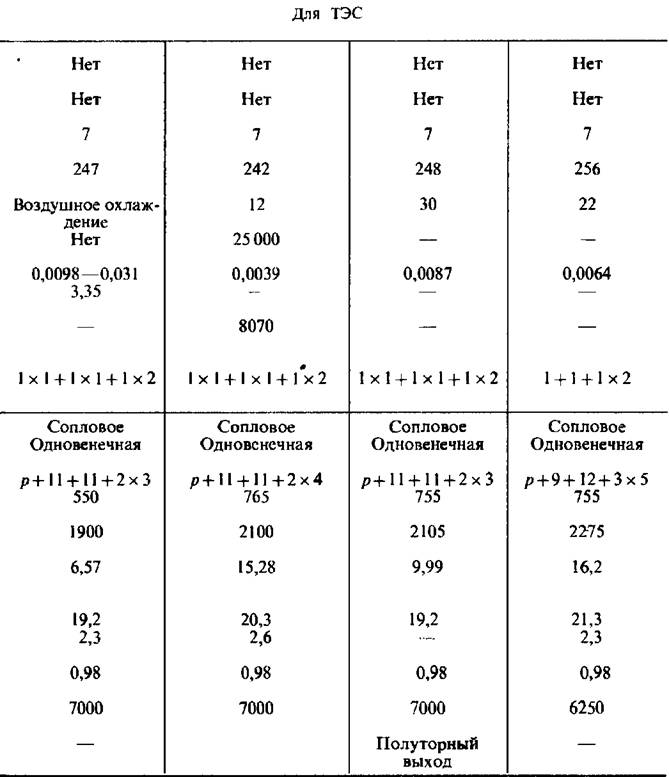

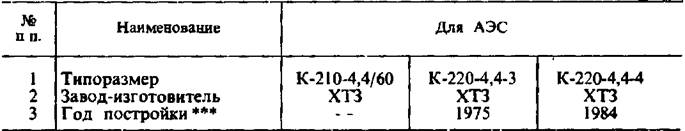

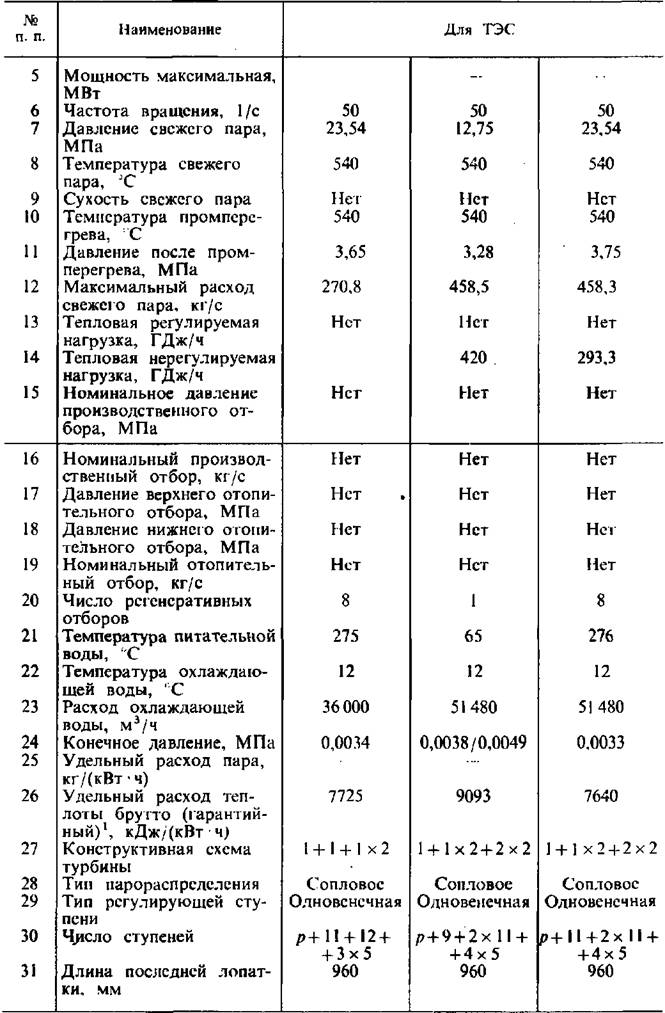

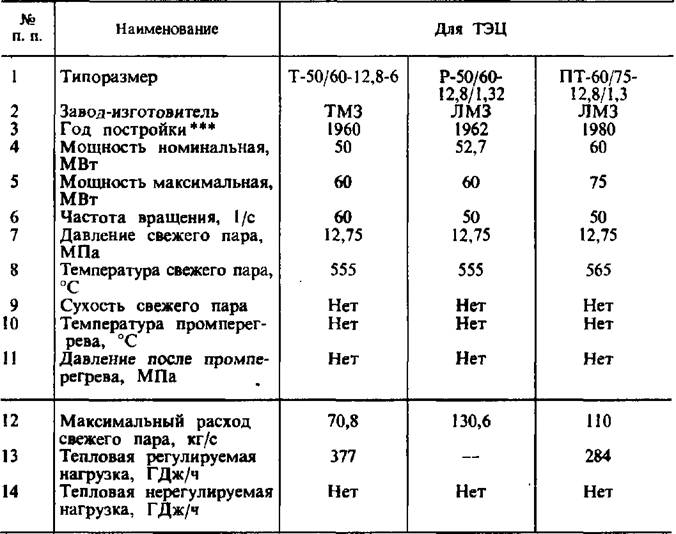

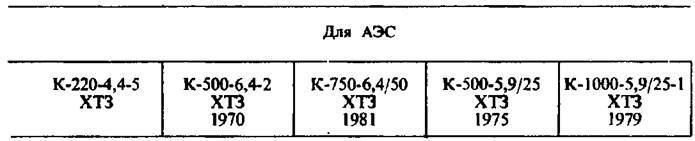

Типоразмеры турбин АЭС не вошли в ГОСТ 3618-82, их мощности и параметры представлены в табл. 1.4. В таблице приведены характеристики турбин и турбоустановок мощностью 50 МВт и выше, выпускаемых энергомашиностроительной промышленностью СССР. За отдельным исключением в табл. 1.4 не помещены характеристики специальных турбин, предназначенных для экспорта и отличающихся частотой вращения, параметрами пара. В табл. 1.4 вошли характеристики последних модификаций турбин, изготавливаемых турбинными заводами. Модернизованные модификации турбин рассмотрены в гл. 10.

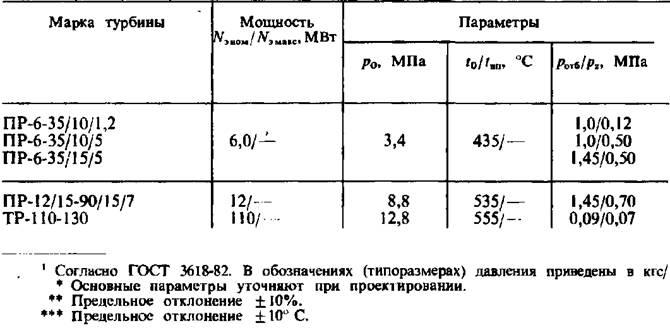

Государственный стандарт не указывает типоразмеры вновь проектируемых турбин, некоторых несерийных турбин, а также турбин, предназначенных для экспорта. Ряд. этих турбин представлен в табл. 1.4. В табл. 10.2 приведены характеристики основных турбин, используемых для привода питательных
