Стабилизаторы против гидролитической деструкции

Данные добавки важны для полимерных материалов, чувствительных к гидролизу, например, для ПЭТ, в котором при получении изделий из расплава имеет место кислотно-стимулированная гидролитическая деструкция. Этот процесс опасен при вторичной переработке ПЭТ. Содержание воды (влаги) в расплаве должно выдерживаться ниже, чем 0,005 %. Бис-2,6-ди-трет-бутилфенилкарбо-диимид (3.44) является подходящей добавкой [22].

Пламегасящие добавки

Термолиз органических полимеров происходит с выделением большого количества тепла. В результате связи между атомами, образующими полимерный скелет, разрываются и выделяются низкомолекулярные горючие газы. Состав газообразной горючей смеси зависит от природы полимера. Почти все полимеры воспламеняются и горят при температурах, превышающих 350 °С (в атмосфере воздуха).

Пламегасители (ПГ) воздействуют на химию и физику процесса горения и снижают воспламеняемость полимера [23]. Такие добавки используются только в соответствии с требованиями законодательных и нормативных актов.

В различных системах ПГ используются несколько ключевых механизмов, среди которых 1) подавление возгорания газовой фазы галогенировапными добавками, такими как хлорированные парафины, бромированный бифенил- или дифенилэфир (3.45), производные тетрабромфталата, например, (3.46), и их си-нергические комбинации с сурьмянистым ангидридом; 2) растворение горючих газов в водяном паре, выделяющемся при температуре 180-200 °С из тригидрат-оксида алюминия или примерно при 340 °С — из гидроксида магния (в этом случае параллельно удаляется некоторое количество тепла, выделенного при горении); 3) изоляция основного материала от пламени с помощью добавок типа меламинфосфата(3.47), формирующих на поверхности полимера пенный муль-тицеллюлярный остаток; 4) образование защитных вздувающихся покрытий, изолирующих полимерный материал от воздуха (смеси выделяющего углерод материала, например, пентаэритритола, катализаторов дегидрирования, например, дифосфата аммония, и мел амина в качестве раздувающего агента); 5) подавление образования дыма, особенно из ПВХ, выжиганием соединений железа, молибдена, олова или цинка.

Тепловые стабилизаторы

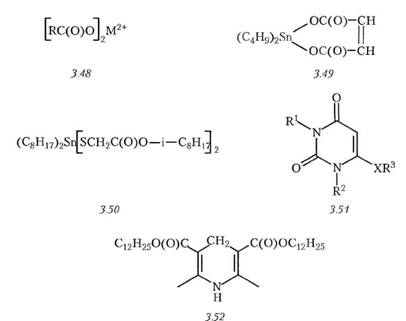

= электронно-донорная группа) недавно вводились в экологически благоприятный ТС для замены свинцоворганических добавок в жестком ПВХ [25].

Уровни концентрации металлических мылов лежат в диапазоне 1,5-3,0 %, а оло-воорганических стабилизаторов — в диапазоне 0,3-2,5 %. Алифатические (3.34) или смешанные алифато/ароматические фосфиты (3.35) используются вместе с высокомолекулярными спиртами (например, пентаэритритолом или сорбитолом), про-тивоокислителями и органическими добавками (такими как замещенный дигид-роииридин (3.52), в качестве состабилизаторов в ПВХ [24].

ПЭТФ термодеструктирует при переработке или вторичной переработке при температурах 280-300 °С Разрыв цепи стимулируется трансэтерификационны-ми катализаторами (цинк, ацетаты магния или кобальта, алкилтитанаты). Деструкция ограничивается с помощью трибутилфосфата (3.53) или трифенил фосфата (3.54), обладающими функцией ТС и дезактиваторов металлов [22]. Кроме ТС, для улучшения гидролитической стабильности ПЭТФ в него добавляется дегидратирующий агент. Это особенно важно при вторичной переработке ПЭТФ.
