Механические конвейеры

Механические конвейеры отличаются друг от друга силовой системой. Ленточные конвейеры и ковшовые конвейеры относятся к тяговым системам. Терочная машина, вибрационный конвейер, винтовой конвейер и барабан с ячеистым диском работают по-другому и не требуют тяги.

Ленточные конвейеры

Ленточные конвейеры используют для транспортировки объемных грубона-рубленных материалов. Благодаря высокому коэффициенту полезного действия и низким требованиям к техническому обслуживанию они получили широкое распространение. Такие конвейеры служат для горизонтальной или подъемной транспортировки; в последнем случае они снабжаются специальными лентами. Угол подъема зависит от размера фрагментов и сорта сырья, а также профиля ленты.

Ковшовые конвейеры

Ковшовые конвейеры работают при подъеме на значительную высоту, и они экономичны по занимаемой площади. Ковши закрепляются на ленте на одинаковом расстоянии; это дает возможность увеличить крутизну подъема вплоть до вертикальной. Сырье забирается со дна резервуара (отстойника), поднимается наверх и сбрасывается опрокидыванием. Такие конвейеры часто используются для питания многоэтажных дробильных агрегатов.

Терочные машины

Здесь транспортировочной средой является сила тяжести. Положение решеток зависит от коэффициента трения стенок и размера частиц в потоке. Для обеспечения свободного тока угол наклона и раскрытие решеточного оборудования должны регулироваться для конкретного сырья. Терочные машины часто используются как распределители или заборные устройства для надземных режущих агрегатов.

Вибрационные конвейеры

Вибрационные конвейеры представляют собой тоннели или трубки, вибрирующие под действием электромагнитного вибратора или эксцентрика — в последнем случае они снабжены двигателем с кулачковым валом. Силы ускорения перемещают материал, что ведет к желаемому эффекту. В зависимости от направления вибраций сырье может скользить или подпрыгивать, что делает материал более однородным. Эти конвейеры часто применяются для подачи неупакованного материала на режущие и сортирующие машины. Модификации вибрационных конвейеров используются для сортировки и сушки.

Винтовые конвейеры

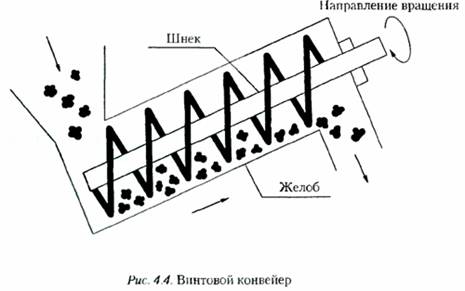

Винтовые конвейеры (рис. 4.4) перемещают материал вдоль оси винта. Винт можно отрегулировать горизонтально, вертикально или наклонно в зависимости от ситуации. Используются шнеки; они могут транспортировать как сухой, гак и влажный материал, а также размельченную пленку с точной дозировкой. Шпеки с частичной нарезкой дают дополнительное смешение, но они не могут реализовать равномерную подачу. Винтовые конвейеры применяют для заполнения бункеров и измельчающих агрегатов, а также в качестве распределителей для принудительной загрузки.

Барабан с ячеистым диском

Неупакованный материал поступает в карманы определенного размера в ячеистый барабан (рис. 4.5). При вращении барабана не связанный материал рассыпается. Ступенчатое вращение исключает попадание входного проема над разгружаемой ячейкой. Барабаны с ячеистым диском используются в качестве опорожнительных устройств в закрытых системах. Они также используются как дозаторы, подающие определенное количество материала на измельчители и рецептурщики, или как распределители сырья по различным пневматическим каналам транспортировки.

Поточные конвейеры

Пневматические поточные конвейеры применяются для перемещения неупакованного материала, как сухого, так и влажного, на большие расстояния и с большим перепадом высоты. Эта система имеет преимущества по сравнению с закрытыми трубопроводами при транспортировке порошкообразных и гранулированных пластмасс.

Вместо нагнетательных вентиляторов используются насосы радиального потока Способ загрузки идентичен загрузке на пневматические и гидравлические конвейеры. Последние применяются, в основном, для перемещения между влажными этапами переработки.

Конвейеры давления

Давление в таком конвейере создается до его загрузки; в результате создающий давление нагнетатель не имеет контакта с перемещаемым материалом. Один центральный компрессор любого типа может использоваться для обслуживания нескольких конвейеров. Поскольку сырье не касается подвижных частей машины, конвейер, практически, не требует ухода.
