Общий курс железных дорог

Пассажирские станции

Пассажирские станции сооружают в крупных городах, промышленных центрах и курортных районах. На этих станциях осуществляют обслуживание пассажиров (продажа проездных билетов, посадка и высадка пассажиров, прием, хранение, вьщача багажа и ручной клади, прием и отправление почты), подготовку подвижного состава к перевозкам и организуют движение пассажирских поездов.

В зависимости от основного назначения различают три вида пассажирских станций: обслуживающие дальнее, местное и пригородное движение; головные, обслуживающие только пригородное движение, и зонные на пригородных участках, включая пересадочные станции в пунктах слияния или пересечения с линиями метрополитена.

Пассажирские станции, обслуживающие дальнее, местное и пригородное движение, имеют следующие основные устройства: пассажирское здание (вокзал) с помещениями для обслуживания пассажиров; пассажирские платформы и переходы в одном и разных уровнях (тоннели, пешеходные мосты), связывающие вокзал и привокзальную площадь с платформами; пути для приема и отправления поездов, выполнения маневровых операций и временной стоянки отдельных вагонов (служебных, беспересадочного сообщения и др.); технические парки для очистки, ремонта, формирования, экипировки и стоянки небольшого числа обрабатываемых пассажирских составов в сутки (при большом числе таких составов вместо технических парков строят самостоятельные пассажирские технические станции); локомотивное и вагонное хозяйства; багажные и почтовые устройства; устройства СЦБ и связи, контактной сети, освещения, водоснабжения, канализации и теплоснабжения.

По расположению путей и вокзала рассматриваемые станции могут быть со сквозными или тупиковыми приемоотправочными путями, а также комбинированного типа.

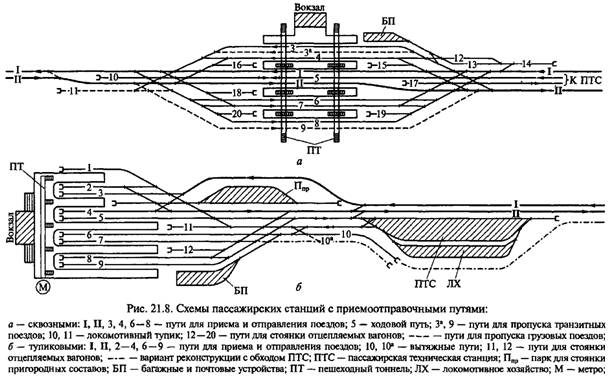

Наибольшее распространение получили пассажирские станции со сквозными приемоотправочными путями (рис. 21.8, а). Станция может принимать пассажирские поезда с каждого направления на любой путь и отправлять их с любого пути на все направления. Однако для уменьшения числа враждебных маршрутов крайние пути 3 и 4 специализируются на приеме нечетных, а пути 7 и 8 — четных поездов, обычно дальних транзитных и сквозных пригородных. Средние пути используются для приема конечных дальних и пригородных поездов.

Пропуск грузовых поездов осуществляется без остановки: нечетных — по пути З а, а четных — по пути 9. Путь 5 является ходовым для подачи и уборки поездных локомотивов, почтовых и багажных вагонов. В конце платформ предусматривают тупиковые пути для стоянки отцепляемых вагонов — почтово-багажных и беспересадочного сообщения.

Технический парк (или как правило, отдают предпочтение при проектировании техническая станция) располагается между главными путями со стороны, противоположной той, откуда прибывает наибольшее число конечных дальних пассажирских поездов.

На рис. 21.8, б показана схема тупиковой станции с двухпутным подходом и расположением путей для пригородного движения сбоку от путей для поездов дальнего следования. Пути 1 — 4 используются для приема и отправления пригородных поездов, а пути 5 —9 — для дальних и местных. Парк стоянки пригородных составов расположен между главными путями, а техническая станция — с внешней стороны от главных путей последовательно с приемоотправочными путями для дальних поездов, причем в перспективе возможна укладка главного пути для отправления дальних поездов в обход технической станции. Для этой схемы характерны пересечения маршрутов приема дальних поездов и отправления пригородных. Основными недостатками тупиковых пассажирских станций являются большая загрузка горловин со значительным числом враждебных маршрутов и меньшая пропускная способность по сравнению со станциями сквозного типа.

Учитывая преимущества станций со сквозными путями по таким важнейшим показателям, как пропускная способность и удобство эксплуатации, именно им, новых пассажирских станций.

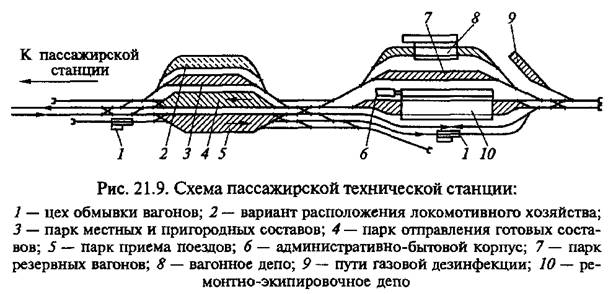

Пассажирские технические станции (рис. 21.9) предназначены для подготовки составов к рейсам. Составы поездов с пассажирской станции по соединительному пути прибывают в парк приема 5, где после технического и санитарного осмотра, а также очистки вагонов при необходимости их переформировывают. Составы направляют в моечную машину, а затем переставляют в ремонтно-экипировочное депо 10 для ремонта ходовых частей и внутреннего оборудования вагонов. Здесь же выполняют зарядку аккумуляторов, влажную очистку, уборку, техническую и санитарную проверку вагонов, обеспечивают их водой и осуществляют снабжение вагонов-ресторанов. После этого составы переставляют в парк 4 до подачи на перронные пути под посадку пассажиров.

В населенных пунктах, находящихся в районе пригородных участков железных дорог, посадка и высадка пассажиров в отдельных случаях проводятся на специально сооружаемых на перегонах платформах, оборудованных навесами или павильонами и помещением для кассы. В этих местах возводятся также переезды через железнодорожные пути.

В пунктах оборота пригородных поездов сооружают зонные станции, предназначенные для стоянки составов и локомотивов в ожидании их отправления.

Пассажирские платформы на станциях должны обеспечивать удобную, быструю и безопасную посадку и высадку пассажиров. По отношению к вокзалу платформы могут быть боковыми и промежуточными (островными). И те и другие подразделяются на низкие — высотой 0,2 м от уровня верха головки рельса и высокие — 1,1м. Длина пассажирских платформ должна соответствовать наибольшей длине пассажирского поезда. На вновь сооружаемых станциях следует предусматривать возможность удлинения платформ до 650...850 м, а платформ, обслуживающих только пригородное движение, — до 500 м.

Рекомендуемая ширина основной боковой пассажирской платформы составляет не менее 6 м в пределах расположения здания вокзала и не менее 4 м — у ее остальной части, ширина промежуточной платформы — не менее 4 м.

На линиях, где пассажирские поезда движутся со скоростью более 140 км/ч, ширина промежуточной платформы, расположенной между главными путями, должна составлять не менее 8 м, а в особо тяжелых условиях — не менее 6 м.
