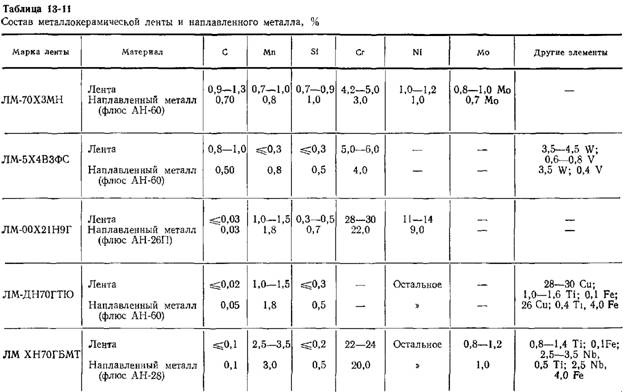

Гранулированные порошки

В качестве присадочного материала при плазменной и индукционной наплавке используют гранулированные порошки, изготовляемые путем распыления струи жидкого сплава водой или газом высокого давления. Форма частиц может быть сферической или осколочной. Сфероидизирован-ные порошки отличаются хорошей сыпучестью, не застревают и не зависают в дозирующих устройствах. Для плазменно-порошковой

наплавки используют сферические порошки с размером частиц 40—100 мкм. Порошки осколочной формы применяют для плазменной наплавки по неподвижной присадке и для индукционной наплавки (табл. 13-12).

Порошки на основе никеля с хромом и бором обеспечивают наплавленный металл типа Qa и используются для наплавки плунжеров водяных и кислотных насосов, уплотнительных поверхностей арматуры, выпускных клапанов дизельных двигателей, пресс-форм для стекла и т. п. Порошки на основе кобальта позволяют наплавить металл типа N-кобальтовые стеллиты.

Порошок ПН-АНЗО по своему химическому составу соответствует литым пруткам ВЗК и может заменять их. Порошок ПН-АН131 содержит бор и дает более твердый и износостойкий, но несколько менее пластичный металл. После расплавления он хорошо смачивает наплавляемую поверхность и обеспечивает отличное формирование валиков. Если требуется получить кобальтовый стеллит повышенной пластичности для деталей, испытывающих резкие теплосмены и знакопеременные нагрузки, то рекомендуется применять порошок ПН-АН32. Порошок ПН-АНЗЗ предназначен для плазменной наплавки уплотнительных поверхностей паровой арматуры сверхвысоких параметров.

Составу известного сплава В2К соответствует порошок ПН-АН20. Металл, наплавленный этим порошком, содержит по сравнению с другими стеллитами повышенное количество углерода и вольфрама, обладает максимальной твердостью при нормальной и повышенной температурах. Порошкообразный сплав сормайт 1 (ГОСТ 11545—65) широко используется для индукционной наплавки рабочих органов почвообрабатывающих машин. К порошкообразному сплаву сормайт обязательно примешивают флюсы, обеспечивающие необходимое качество наплавленного слоя.
