Влияние температуры

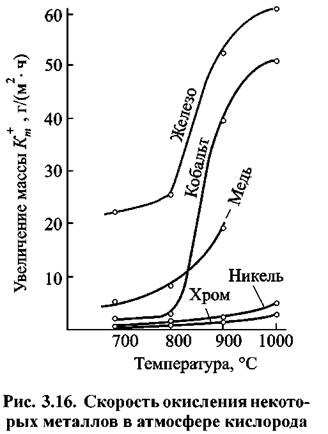

  меньше нуля) с увеличением температуры скорость коррозии возрастает (рис. 3.16).

Температура оказывает влияние на константу скорости химической реакции и на коэффициент массопередачи в процессе диффузии.

Для обоих случаев имеет место экспоненциальная зависимость:

— энергия активации химической

реакции или процесса диффузии; Я — газовая постоянная, равная 8,32 кДж/моль; Т — абсолютная температура.

Если прологарифмировать уравнение (3.25), то получим:

равно тан-

генсу угла наклона.

этот эффект будет отмечен изломом, изменением наклона прямой линии.

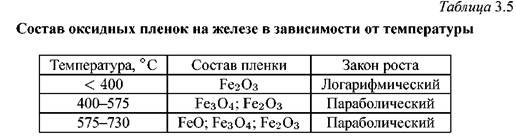

Температура может оказывать также влияние на состав образующихся пленок. На рис. 3.17 приведена температурная зависимость окисления железа на воздухе, а в табл. 3.5 — состав образующихся пленок.

отмечено четыре участка (ограничены штриховой линией) с изменением наклона. Три нижние участка отвечают изменению состава оксидной пленки и кинетическому закону роста. Верхний участок, при температуре более 800 °С может быть связан с изменением лимитирующей стадии процесса.

Колебания температуры при нагреве металла, попеременные нагрев и охлаждение увеличивают скорость окисления металлов. В оксидной пленке возникают термические напряжения, образуются трещины и она начинает отслаиваться от металла.
