Влияние внутренних и внешних факторов на скорость газовой коррозии

Влияние состава пленки

Защитные свойства поверхностных пленок зависят от природы и состава сплава.

При высоких температурах (выше 800°С) скорость окисления стали уменьшается по мере повышения содержания в ней углерода. Обезуглероживание сталей при этом также уменьшается. Это связано с интенсификацией процесса образования оксида углерода (II) — СО. Сера, фосфор, никель и марганец, присутствующие в сплаве, практически не влияют на высокотемпературное окисление железа, а титан, медь, кобальт и бериллий незначительно снижают скорость

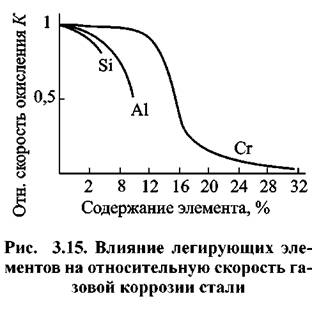

газовой коррозии. Хром, алюминий и кремний сильно замедляют окисление железа из-за образования прочных защитных оксидных пленок. Эти элементы широко применяют для легирования стали с целью повышения ее жаростойкости (рис. 3.15). Хром, введенный в сталь в количестве до 30%, значительно повышает ее жаростойкость.

с добавочным введением кремния и алюминия в количестве до 4-5 %.

Ванадий, вольфрам и молибден сильно ускоряют окисление стали при высокой температуре. Это обусловлено летучестью и легкоплавкостью образуемых ими оксидов.

При высокой температуре более жаростойкой является аустенитная структура стали. С увеличением содержания феррита жаростойкость двухфазных сталей уменьшается, а степень окисления повышается. Это объясняется тем, что на двухфазных сталях образуются пленки с большими внутренними напряжениями, что приводит к их разрушению.

Деформация металла также способствует разрушению пленки и увеличивает скорость коррозии.
