Волновые обмотки с мертвыми секциями

может равняться 1, 3, 5); только при этом условии числитель формулы разделится на 2. При четном

же числе пазов для шага обмотки мы получим дробное число, т. е. она невыполнима.

Число полюсов 2р = 4.

Число коллекторных пластин обмотки

не равны целому числу, т. е. обмотка невыполнима.

равным четному числу. В этих случаях для осуществления обмотки поступают следующим образом: одну секцию обмотки оставляют свободной (не присоединяют ее к коллектору), число же коллекторных пластин уменьшают на одну пластину Секцию, не присоединенную к коллектору, называют мертвой.

В приведенном выше примере при двадцати пазах на якоре и двух проводниках в пазу следует взять коллектор с девятнадцатью пластинами. Число секций обмотки, присоединенных к коллектору, будет равно девятнадцати, а одна секция не присоединяется к коллектору. Шаги обмотки при этом будут следующие:

При выполнении такой обмотки предварительно заготовляют 20 секций и укладывают их в пазы якоря, причем расстояние между сторонами секций должно равняться четырем пазовым делениям. Затем у одной из секций обрезают концы, которые должны были бы присоединиться к коллектору, остальные 19 секций соединяют между собой последовательно в соответствии с шагом по коллектору. На рис. 1-32 приведена схема обмотки. Мертвая секция выделена жирными линиями.

Обмотки с мертвыми секциями нежелательны, так как они ухудшают коммутацию машины, но иногда их приходится применять для машин небольшой мощности.

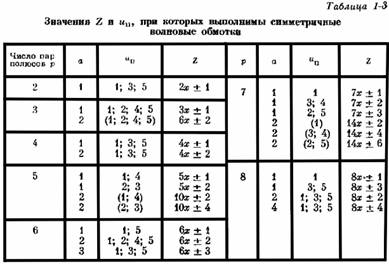

при которых выполнимы простые и сложно-волновые

обмотки для машин с разными числами полюсов 2р.

соответствуют двукратно-замкнутым обмоткам.
