Инициаторы кристаллизации

Вещества, инициирующие образование центров кристаллизации, добавляют, чтобы изменить свойства и морфологию частично кристаллизующегося полимерного материала таким образом, чтобы стимулировать рост кристаллов одинакового размера. Образование центров кристаллизации может возникать на поверхности некоторых примесей в полимере через организацию ячеек, захватывающих определенные сегменты полимерной цепи и создающих условия для зозникновения зародышей кристаллов. Однако предпочтительно вводить специальные добавки, контролирующие процесс [13]. Натриевые соли органофос-фатов (3.12), соли бензойной (3.13) или фталевой кислот, некоторые органические соединения, такие каксорбитбис-3,4-диметилбензилиденацеталь (3.14) или очень сильно размельченные наполнители (глины, кремнезем) добавляются з ПП в количестве 0,1-0,3 %. Аналогичные добавки можно использовать в ПЭТ или ПА. Они формируют либо физическую гелевую сетку внутри полимера, либо создают распределенные по ячейке.

Добавки, увеличивающие блеск

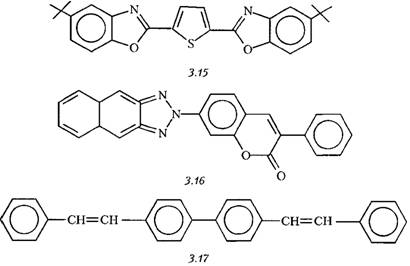

Для придания глянца поверхности готовых изделий из термопластов в материал можно добавить флуоресцирующие отбеливатели (оптические осветлители), чтобы удалить желтоватый оттенок на белой подложке. Добавки поглощают УФ-свет с длиной волны менее 400 нм и испускают его вновь в видимой голубой или фиолетовой областях [9]. Примерами добавок для придания глянца могут служить производные бензоксазола (3.15), фенилкумарин (3.16) или стильбен (3.17).

Пластификаторы

Добавки, улучшающие перерабатываемость и эластичность полимерных ма-т риалов, или растягивающие полимер за счет уменьшения вязкости расплава или температуры стеклования и модуля упругости без изменения его химической формулы, называются внешними пластификаторами, наполнителями или технологическими маслами. ПВХ и другие хлорированные полимеры и резиновые смеси являются главной областью применения пластификаторов [14].

В качестве внешних пластификаторов используются различные органические соединения. Они присоединяются к макромолекулам физическими (ван-дер-ваальсовыми) силами и включают вещества с температурой кипения свыше 300 С. Среди них такие соединения, как ди-2-этилгексилфталат (3.11, а), ди-2-этилгексиладипат (3.18), олигомеры дикарбоновых кислот с молекулярной массой до 3500, сложные эфиры тримеллитовой кислоты, эпоксидированные жирные кислоты или органические фосфаты, например, три-2-этилгексилфосфат (3.19) или 2-этилгексилдифенилфосфат (3.20). Большинство фосфатов действуют как пламегасящие агенты, причем некоторые из них, например, 3.20, одновременно подавляют дым.

Неизвлекаемые пластификаторы — это, в основном, сополимеры с существенно более низкой температурой стеклования, например, полиэтилен-совинилаце-тат с содержанием приблизительно 45 % винилацетата, тройной полимер этиленвинилацетат-монооксид углерода или хлорированный ПЭ используются как внутренние пластификаторы в полимерных изделиях, предназначенных для применения в медицине [14]. Сочетание внутренних и внешних пластификаторов может обеспечить оптимальный баланс свойств.
